分布式光纖管道泄漏監測系統

管道運輸是國際貨物運輸方式之一，是利用地下管道將原油、天然氣、成品油、礦漿、煤漿等介質送到目的地。相對于其他運輸方式具有運量大、不受氣候和地面其他因素限制、可連續作業以及成本低等優點，已經成為油氣運輸?shù)闹匾緩健Ｓ捎陂L途油氣管道多分布在荒郊野外等無人留守的地方，易受到外界人為破壞(如：打孔盜油等)和突發性自然災害(如地震、滑坡等)的破壞，發生管道斷裂和油氣泄漏事故；又因為管道埋設不深，在通過有人居住區時時常受到各種建筑施工的威脅，因為野蠻施工損害、挖斷管道的事件時有發生。油氣管道具有高溫、高壓、易燃和易爆的特點，一旦發生泄漏，不僅使管道停輸，而且嚴重污染環境，給當?shù)厝嗣裆敭a(chǎn)帶來嚴重威脅，如果引發泄漏油氣的燃燒、爆炸，后果不
堪設想。 管道傳輸具有經濟、高效、安全、穩定等諸多優點而被應用于石油、天然氣、水等流體運輸，隨著社會經濟、科技的不斷進步，管道敷設得到大量的應用，管道系統廣泛應用于石油、冶金、城市水暖供應以及天然氣等工業領域中，而管道安全保護的問題也日益突出地擺在了人們的面前。管道常年埋于地下，容易發生腐蝕、疲勞破損或泄漏，這不僅帶來重大的經濟損失而且污染環境。因此，研究有效的管道泄漏檢測術，對于保證管道安全運輸極為重要。

分布式光纖管道測溫系統的優點

通過測量管道周圍溫度來判斷是否發生泄漏是目前常用的一種方法，然而傳統的溫度測量是單點測量方式，監測一條管道的狀況需要布設大量的溫度傳感器，這給施工維護帶來了困難。光纖分布溫度測量系統是近年來發展起來的一種用于實時測量空間溫度分布的傳感系統。光纖既是傳輸媒質也是傳感媒質，利用光纖后向拉曼散射的溫度效應可以對光纖所在的溫度進行實時測量；利用光時域反射技術可以對測量點進行精確定位。該系統可以在短的時間內完成長距離的溫度場分布測量，由于光纖體積小，因而測量過程不會影響原始溫度場的分布，同時還具有防燃、防爆、抗腐蝕和抗電磁干擾的特點，因而光纖分布測溫系統在管道泄漏監測技術領域具有良好的應用前景。
基于拉曼散射技術的光纖分布測溫系統是目前廣泛應用的一種管道泄漏監測系統，福州華光天銳油氣管道泄漏監測系統主要由分布式光纖測溫主機及相應的測溫光纜組成，對管道的溫度進行連續線型實時在線監測，從而監測管道泄漏情況。整套監測系統通過其測溫控制主機通訊接口或干接點繼電器端子與管道SCADA系統相連，并負責向其提供報警信息及運行和故障信號。

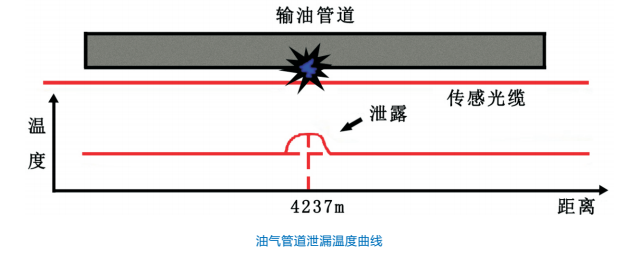

當管道某處發生泄漏時，系統監測到溫度急劇變化，快速識別風險；對某一段管道在一段時間內監測溫度逐漸變化，則可判斷管道異常存在泄漏風險。系統能準確定位故障地點，為管道故障搶修，縮短時間，為客戶提高經濟效益。

華光天銳研發的輸油管線光纖測泄漏在線安全監測系統使用了 SRDTS-SO 分布式光纖測溫系統，將其安裝于一機柜中，并可同時接入上位服務機進行輸油管線狀態的綜合監測，結合軟件顯示、聲光、網絡、短信等報警手段，為輸油管線的安全運行提供可靠保障。輸油管線光纖測泄漏在線監測系統由SRDTS-SO分布式光纖測溫系統、信號傳輸單元、信號處理單元組成，其中信號傳輸單元即為隨輸油管線鋪設的通訊光纖的一芯。

輸油管線光纖測泄漏分布式光纖傳感系統功能

1、輸油管道泄露探測：通過實施監測光纜周圍的溫度，實現輸油管道泄露探測的目的;

2、異常報警：當探測溫度超出設置范圍時，提示報警信息，并給出操作建議;

3、差定溫報警：報警參數支持人工設定，輸出繼電器報警信號和報警定位信息，實現差定溫報警;

4、報警分區設置：系統可對報警區域長度及報警點進行整體編程，可根據現場情況靈活調整;

5、數據分析：歷史數據存儲、查詢及分析;

6、遠程訪問：系統可接入工業以太網，將數據傳輸?shù)礁骷壒芾聿块T，實現遠程訪問。
